轉子流量計技術標準、安裝使用以及維護
?

本內容依據<<中華人民共和國國家計量檢定規程匯編-流量>>以及有關的《儀表校驗規程》、各類流量計操作手冊編寫修訂而成。

?

1、概述

?

轉子流量計是面積式流量計中的一種，轉子流量計的測量原理是基于定壓降可變環形流通面積原理。測量部分主要由向上擴大的錐形管和管內隨流體流量大小上下浮動的轉子組成。根據轉子所在處平衡位置的高低，作為流量測量大小的尺度。轉子上下部的壓力差是固定的，而流量計中流通的截面是變化的。

?

轉子流量計分玻璃管轉子流量計和金屬管流量計，前者一般用于測量低壓常溫、不帶顆粒懸浮物的透明液體或氣體，適于就地指示；后者能耐高溫高壓，它與轉換器結合在一起，可以輸出標準電信號。流量計還可以制成夾套或防腐蝕襯里結構，可以測量液體、氣體、蒸汽及易結晶或腐蝕性介質的流量。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

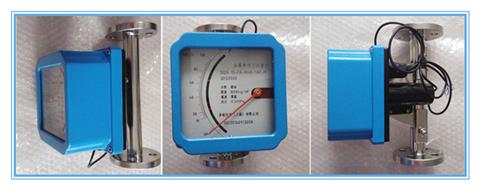

? ? ? ? ? ? ? ? ? ? ? （金屬轉子流量計）
?

2、技術標準

（1）儀表應保持零部件完整無缺，轉子及傳動部件動作靈活，無卡滯現象，潤滑良好，表體整潔，刻度清晰，指針平直。

（2）基本誤差：±1.5%；±2.5%。

（3）量程比（最大流量與最小流量比值）：5：1-10：1。

（4）壓力損失：≤(3.5-4.5)×103pa。

（5）周圍磁場強度（使用電遠傳轉子流量計時）；≤398A/m。

（6）輸出信號：4-20mADC。

（7）通徑、流量范圍、工作壓力和溫度、防爆等級按制造廠規定。

?

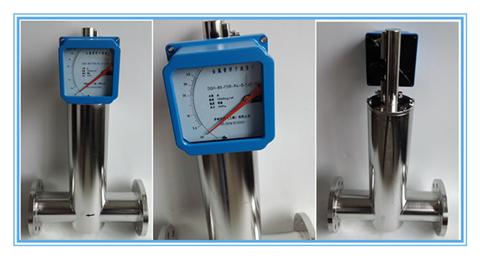

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（金屬轉子流量計）
?

?

3、檢查 校驗

（1）流量計的檢查校驗，可根據使用情況確定，一般周期為一年或一個裝置運轉周期。

（2）按照JJG257-94《轉子流量計檢定規程》進行。

（3）安裝前應核實儀表最大允許工作溫度和壓力，應不低于管道被測流體的最高溫度和壓力；儀表刻度范圍符合被測流體流量變化范圍；轉子連接部分的材質應符合被測流體的要求。

（4）儀表必須安裝在沒有振動和便于維修的地方，必須留有較大的空間，便于拆卸和清洗。

（5）安裝前需要清洗管路。流量計需做配套的校驗檢查，用于移動轉子時，顯示儀表能正常指示。

（6）儀表可使用在水平或垂直管線上，但儀表本體必須嚴格地垂直安裝，用鉛錘或其他類似裝置校正儀表的垂直程度，流體方向必須自下而上通過變送器，不能相反。

（7）安裝在不能斷流的生產線上的儀表，應設置前后切斷閥和旁路及排空閥，便于處理故障和吹掃。旁路管線閥和閥門的口徑應與主管線一致。

（8）用于臟物流體時（特別是口徑再25mm以下的依表），應在儀表入口處加裝過器；當需要經常沖洗時，需設置沖洗配管或采用兩臺變送器并聯安裝，以便切換檢修；當被測液體中可能混有鐵磁雜質時，應在儀表入口處加裝磁過濾器，當儀表前裝有泵、調節閥等設備而距離又較近會引起流體壓力波動時，應在儀表前設置緩沖罐；流體有逆流的情況下，應設置止逆閥；被測液體介質混有較多氣體時，應設置消氣器。

（9）為了使流速平穩，避免流體沖擊轉子，儀表前應保持5倍管直徑的直管段或加裝整流器。

（10）當被測流體溫度大于70℃時，玻璃轉子流量計應加裝保護罩，以防玻璃管遇冷炸裂。玻璃轉子流量計安裝后，應將其上下管道用支架固定牢固，以防管道重量加在轉子流量計或管道產生應力使玻璃管炸裂，或產生劇烈振動。

（11）為了保證轉子下部導向桿拆裝時不被碰彎，金屬轉子流量計下部應有可以和儀表同時拆裝的直管段。

（12）遠傳轉子流量計校驗的目的是使流量與轉子位移、指針指示、信號輸出構成一一的比例關系。因此，檢查校驗的內容有：

校正流量與“轉子位移”的對應關系；

校正 “轉子位移”與“刻度盤指示值”的對應關系；

校正“刻度盤指示”與“輸出信號”的對應關系；

整體校驗，確定整套儀表俄基本誤差。

（13）校驗順序：“刻度盤指示值”“輸出信號值”調校（轉換器調校）。

將轉子流量計置于校驗加上，接通電源或氣源，用手撥動平衡桿，模擬轉子移動，向轉換器輸入轉子位移信號，調整第二套連桿機構（即刻度盤指針與信號轉換部分之間的連桿機構），使指針指示值與輸出信號值相對應。一般校驗可在全刻度范圍內選5-6點（包括零點和滿刻度）進行。調整至誤差在規定范圍內。

（14）若檢修時沒有動過儀表出廠或上次檢修時的漆封或鉛封，即沒有改變平衡桿與平衡錘級差動變壓器與鐵心等關鍵部位的相對位置，可不必在流量校驗設備上進行“濕校”，只需進行上述3.3.13b中規定的步驟校驗，符合出廠校驗數據即可。

?

?

4、使用和維護

（1）儀表投運前應檢查各部分連接螺釘有無松動，接線是否正確。檢查“刻度盤示值”與“輸出信號值”對應是否正確。

（2）轉子流量計投入運行時，應緩緩地開啟前后閥門，以免流體沖擊轉子，損壞儀表。在無旁路時，應先開啟儀表下部閥門，再緩慢打開上部閥門；裝有旁路時，應先開啟旁路，然后開儀表的上閥和下閥，最后逐漸關閉旁路閥門。在使用中，儀表進口閥門應開足，用出口閥門調節流量，特別是測量氣體或液體可能產生閃蒸的情況下，更應如此；否則，易引起指示不穩定。

（3）測量介質為液體的流量計，要注意把變送器殼體內氣體排出，以免影響測量精度。

（4）根據被測流體的臟污程度，定期沖洗測量部分，以保證測量精度。儀表的沖洗可利用增大被測流體流量的方法，但流量應緩慢的增大。當裝有沖洗管時，可采用其它清潔液沖洗。此時閥門的開關順序：首先開啟閥1、關閉閥2、閥3,然后打開閥4、閥5刊等清洗，沖洗結束后，關閉閥4、閥5、開啟閥2、閥3，最后關閉閥1，儀表投入正常運行。

（5）在使用中儀表出現由于流體脈動而引起指示不穩定時，可根據脈動量大小，調整阻尼器阻尼量，或在阻尼器中加入適當?shù)囊后w(如硅油)，以增加阻尼。阻尼量調整的標準是：當被測流體流量突然變化時，指針最多擺動三次后就停在新的位置，若擺動次數過多應增加阻尼量；當接近平衡狀態時批示緩慢，則應減小阻尼量。

（6）讀數及刻度換算

玻璃轉子流量計有流量刻度和百分比刻度兩種。對于流量刻度的儀表，可根據轉子的高度直接讀出流量值；百分比刻度儀表又分等分和非等分兩種，對于等分刻度儀表可由制造廠提供的刻度與流量對照圖表，再依據讀數求行流量值，對于非等分刻度的儀表，則將讀數乘以上限刻度值，即得到實際流量。

用于測量液體的轉子流量計，標定時一般采用常溫常壓下的水；測量氣體的流量計，是用常溫常壓下的空氣。當實際被測介質的種類、工作狀態和物理參數與標定介質不同時，必須進行刻度換算，換算公式如下所示。

a.測量液體時的刻度換算。

? 當被測介質粘度不大于10mPa.s時，按式(2-3-7)換算修正：

Q =K .Q = .Q ? ? ? ?(2-3-7)

式中 ?Q ————被測介質的實際流量；

? ? ? Q ————儀表的讀數（標定時的流量值）；

? ? ? K ————容積流量的密度修正系統；

? ? ? ?————轉子部件的密度；

? ? ? ?————標定液體水的密度；

? ? ? ?————被測介質的密度

若被測介質的粘度超過20mPa.s時，則還要根據粘度修正曲線進行修正。

? ? b.測得氣體時的刻度換算按式（2-3-8）。

Q =k k k .Q =? （2-3-8）

式中Q -----被測氣體在標準狀態下（101.33kpa,20℃）的流量值；

Q -----儀表讀數；

K -----密度修正系數；

K -----壓力修正系數;

K -----溫度修正系數；

?-----標定用空氣0℃時的密度；?

?-----被測氣體在0℃時的密度；

P 、T -----工作狀態下的絕對和絕對溫度；

P 、T -----標準狀態下的絕對和絕對溫度。

測量飽和蒸汽時，若轉子是不銹鋼，則按式（2-3-9）換算修正：M=33.82Q ?

式中 M----被測蒸汽的實際流量，kg/h；

Q ---儀表讀數，m /h ；

?

?----被測飽和蒸汽的密度，kg/m 。

（7）在正常運行時，只允許調整轉換器輸出零位，其他部位不得隨意調整。

（8）定期對轉換器的運動部件加潤滑油（可用鐘表油）。

?

?

?

5、檢修

（1）轉換器拆卸檢修時，應注意不要碰彎導向桿，最好將下面的一段直管段與儀表同時拆卸，以保持導向桿，防止轉子發生“卡死”現象。

（2）轉子流量計（特別是大口徑）搬動時，應先將轉子固定，避免轉子碰撞錐管。

（3）檢修時應對轉換器和機械傳動部分進行全面清洗，仔細清除錐管壁和轉子上的附著物及雜質，注意切勿碰彎轉子部分連桿。

（4）檢修時應注意有漆封的關鍵調整部位，不要任意改變其相對位置。

（5）檢查校驗時，應按照規定的順序進行。儀表中兩套連接機構分別實現將“浮子位移值”和“刻度盤示值”以及“刻度盤示值”和“輸出信號值”對應起來，必須分別調整，不能混在一起調整，以防調亂。儀表調校完畢，對需要漆封的關鍵調整部位要重新封好。

（6）常見故障及處理方法：在流量計的運行過程中可能會遇到下列問題：

流量計指示反應遲鈍

1）產生問題的原因

① 流量計浮子上粘有雜物．嚴重影響浮子的正常運動。

② 流量計的磁耦合機構（指示機構）機械部分生銹。

③ 指示機構的指針彎曲變形

2）采取的維修措施

① 從管道上拆下流量計，用尖嘴鉗擰下流量計的浮子導向套，從錐形管中緩慢抽出浮子，用軟布輕輕擦去浮子粘附的雜物。在做這項工作時，千萬小心不要損壞錐形管的內表面、浮子部分，尤其是浮子的邊緣棱角。因為它的損壞會使流量計的測量準確度大大降低

② 打開指示機構的蓋板，用除銹劑清洗生銹的部位，然后用軟布清除銹渣。

③ 指示機構的指針彎曲變形的原因，是工藝介質壓力波動太大造成的。打開蓋板從指示機構上卸下指針，進行校正。由于指針彎曲變形它會摩擦流量計的指示面板，從而造成流量計反應遲鈍。

流量計在沒有流量時不能回到零位

1）產生問題的原因

? ? ① 流量計浮子被導向套卡住。

? ② 流量計安裝的垂直度不符合要求。

? ③ 流量計指示機構的平衡錘變位。

2）采取的維修措施

?① 浮子在一般情況下不會被導向套卡住，出現這種情況是因為異物粘附在導向套上，卡住浮子，清除附著物。

? ② 流量計安裝的傾斜度過大，會使浮子與導向套產生摩擦，造成無流量時指針不能回零位。在安裝流量計時垂直度應在2o以內。如果不符合要求應該修整工藝管道。

? ③ 打開指示機構的蓋板對平衡錘的位置重新定位，進行此項工作后必須按所述對流量計進行調整。

流量計指示震蕩

1）產生問題的原因

① 與流量計相連的工藝管線有振動現象存在。

? ② 所測量的工藝介質有脈沖流動，造成浮子來回擺動，從而影響指示。（2）采取的維修措施

① 對流量計前后加裝固定支架，把振動幅度盡量減少。

? ② 這種情況不但影響變送器的指示及信號變送，而且會造成浮子損壞，嚴重的情況下會造成不能有效地測量流量。應根據具體情況與工藝人員協商采取防止脈沖流動措施。

在使用過程中應該注意的一些問題

（1）如果工藝介質不容易產生粘附或積聚，一般情況下不需要清洗浮子。如果工藝介質容易產生粘附或積聚現象，則應該根據當時的流量計運行情況，確定清洗浮子的周期。

? （2）對于流量計的指示機構及信號變送器，在你打開后安裝時，一定要注意把密封圈放置正確并緊固，一旦水或腐蝕性液體、氣體滲入，會腐蝕指示機構及信號變送器的內部線路板，縮短流量計的使用壽命。

? （3）當浮子被卡住時，不要用金屬工具大力敲打流量計的錐形管，可以用木塊輕輕振動錐形管。

?
