機械式流量計

型號：	LC
品牌：	多欽儀表
所屬分類：	機械式流量計
所在地：	上海
更新日期：	2017.04.21 12:39:32

分享到： 4

純機械式，無需供電，可以用來測量水、油類介質、一般氣體等。

機械式流量計別稱：指針式流量計；指針式流量指示器；帶刻度流量計；機械式流量指示器

機械式流量計（屬儀表閥門類）是觀察管道內介質流動情況及計量流量的必要附件。廣泛用于冷卻系統、潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況及流量大小，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式、焊接式、法蘭式。

通過視窗玻璃透光式前提下目視指針擺動角度與視窗刻度相吻合從而判斷介質是否流動或流速快慢流量大小情況從而達到管路及設備是否正常運行。?

機械式流量計?優點：

?機械式流量計無須在閥體上安裝電子儀器，利用指針與視窗刻度相結合情況下以機械式運行模式進行計量，克服了電子流量計需要電源啟動電子儀器達到計量流量效果，且無法在高溫高壓惡劣情況下進行作業的歷史性難題。?

?機械式流量計無須電源啟動由介質流動沖擊力使指針機械式作業，且耐高溫高壓廣泛用于高爐冷卻系統、潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備、石化工業等領域。

機械式流量計，有齒輪式、浮子式、水表式等多種；需要根據測量介質的特性，選擇對應的流量計。

?流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

?機械式流量計--金屬浮子流量計

用途：常用來測量水、酒精、甲醇、乙醇等一般液體；空氣、氮氣、氧氣等一般氣體；不能測量粘度較高的介質；

缺點：受到安裝方式影響，最經濟型安裝方式：垂直安裝下進上出型，也可水平安裝。

性能：有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種；

安裝方式：法蘭、螺紋、卡裝。

選型所需參數：流體名稱、管徑、介質溫度、工作壓力、量程比、最大流量和最小流量以及工作流量、介質密度、安裝方式等。

常用型號：DQH-25FA-R40-1.6E-M1
型號注解：金屬浮子流量計，純機械式，測量介質為水，DN25，表體材質為304不銹鋼，下進上出型，溫度低于100度，額定壓力1.6mpA,顯示瞬時流量，無累計無輸出，法蘭型，自配安裝法蘭等緊固件。

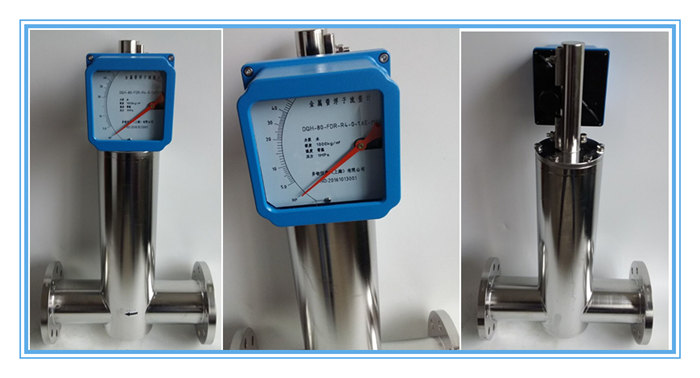

樣品展示

? ? ? ? ? ? ? ? ? ? ? （純機械式 ?顯示瞬時流量 ?無累計 ?垂直安裝）

技術要求

1.?測量范圍：水（2.5～60000）L/h；

空氣（0.07～2000）m³/h （在0.101025 MPa、20℃）。

2.?準確度等級：?1.5、2.5級。

3.?量程比：?10：1。

4.?工作壓力：?DN15～50，4 MPa； DN80～100，1.6MPa。

5.?介質溫度：?－80℃～200℃（內襯F46流量計0℃～80℃）。

6. 液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

7.?連接方式：法蘭連接、螺紋連接等

? ? ? ? ? ? ? ? ? ? ? ? 法蘭采用GB/T9119.8～10標準。

8.?總長度：?DN15～100 250mm。

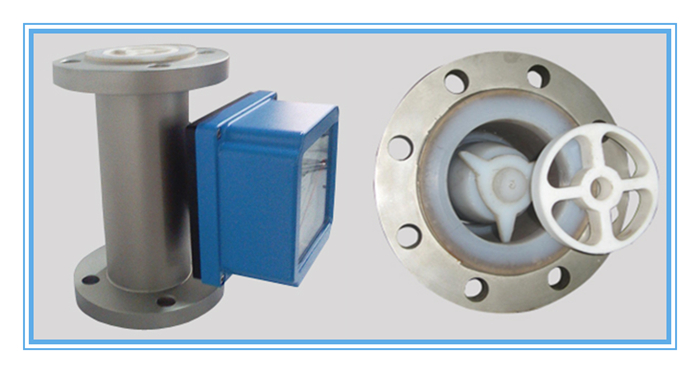

9.?測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等。

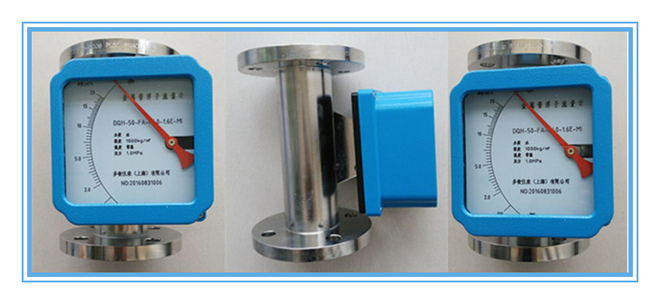

同系列樣品展示：

同系列產品展示：

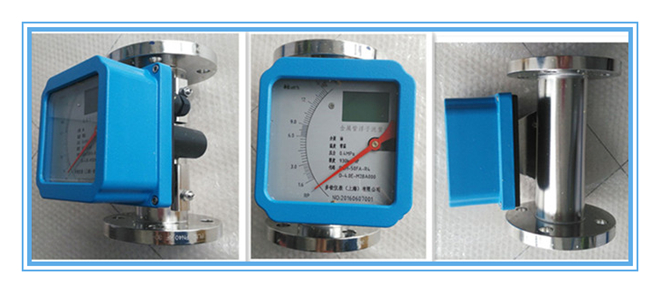

智能型

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（智能型）

報警型

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（下限報警型）

水平安裝型

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （水平安裝型）

大口徑

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （大口徑尺寸DN150）

選型樣本下載：http://www.forijxh.cn/xiazai/detail/65?

說明書下載：http://www.forijxh.cn/xiazai/detail/120

機械式流量計--橢圓齒輪流量計

用途：適用于各種油類以及高粘度介質液體的測量，如原油、柴油、汽油、樹脂等。

優點：可水平安裝、垂直安裝；表頭可旋轉，回零報警等功能可以定制添加。

安裝方式：法蘭、螺紋。

選型所需參數：流體名稱、流體粘度、管道材質和口徑、最高最低工作壓力、介質溫度、流量范圍以及現場工況要求等。

?常用型號：LC-20A11

型號注解：機械式，測量介質為油類，溫度低于100度，DN20，額定壓力4.0MPa，表體材質為鑄鐵，精度0.5，顯示瞬時流量和累計流量，指針型，法蘭連接。

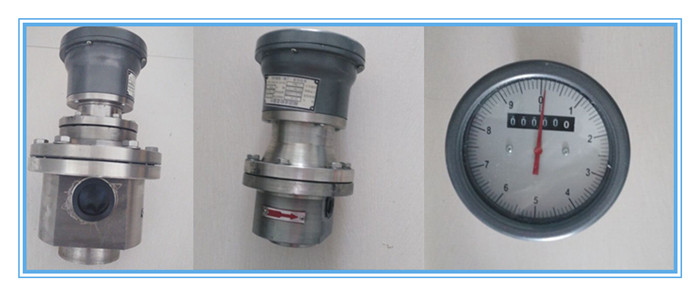

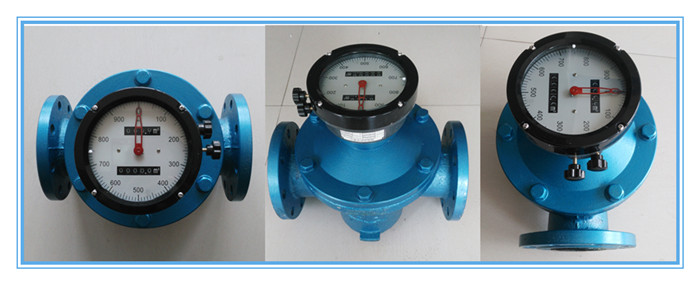

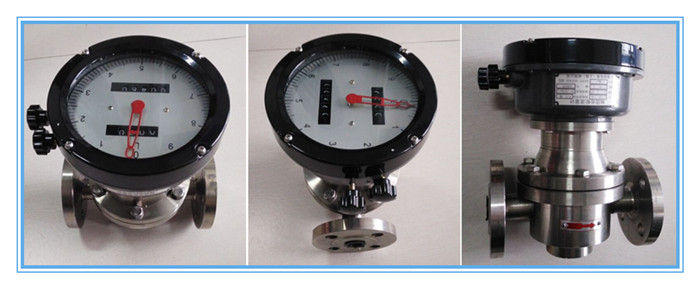

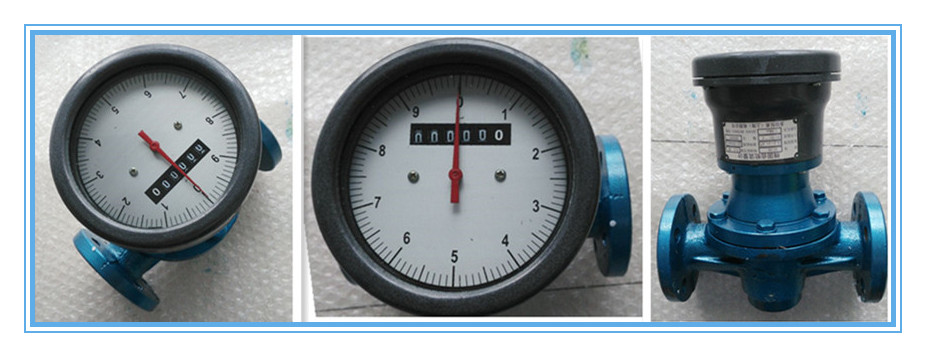

純機械式指針式

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （純機械式 ?指針型 ?鑄鐵材質）

主要技術參數
1. 精度等級：普通型0.5級，高精度0.2級
2. 介質壓力：普通型1.6MPa，高壓型3.2MPa
3. 粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介質溫度：普通型<120℃,高壓型<200℃
5. 表體材質：鑄鐵、鑄鋼、不銹鋼等
6. 轉動部件：鋁合金、不銹鋼等
7. 本安防爆：ExiallAT3
8. 連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
9. 安裝方式；水平、垂直
10. 口徑系列：DN10，15，20，25，40，50，80，100
11. 壓力損失：≤0.1 MPa
