主要用來測量均勻液體的瞬時流量和累計流量。優勢是保護管道，外敷式安裝。

手持式超聲波流量計優勢：

★?適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。

★?測量精度：優于1%；

★?重復性：優于0.2%；

★?工作電源：內置鎳氫充電電池可持續工作10小時以上；

★?安裝方式：外敷式安裝；

★?顯 ? ?示：4行漢子同屏顯示瞬時流量、流速、累積流量、信號狀態等；

★?信號輸出:隔離RS232，可用于聯網檢測或導出記錄數據；

★?可選輸出：OCT輸出正、負、凈累積脈沖信號和頻率信號（1-9999HZ）可選；

★?可選配的傳感器：外夾式，可即插即拔式接口；

?手持式超聲波流量計多用來校驗管道內液體的瞬時流量和累計流量，外敷式安裝，不破壞管道、安裝簡單、產品小巧美觀、測量準確等優點。

特別注意：

★ 耐壓等級：不受管道內介質壓力影響，適合所有工作壓力下介質流量測量

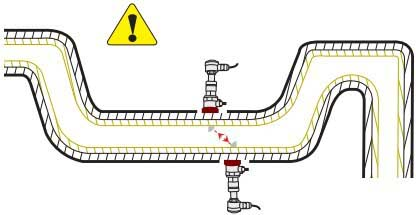

★ 使用介質：所有高壓管道內均勻、滿管流過的液體

★ 用途：校驗管道內液體的瞬時流量和累計流量、流速，手持式

★ 優勢：流量計小巧、輕便；方便攜帶；外鐵式安裝；可以多次循環安裝，精度1.0

使用說明書下載：?http://www.forijxh.cn/xiazai/detail/175

?手持式超聲波流量計新一代產品增加了以下特點和功能：

★?硬件模塊化設計，生產及維修操作簡易；

★?內置4M字節數據記錄器，可記錄20萬行定時輸出或即時打印數據；

★?電氣隔離RS485接口，含MODBUS、M-BUS、FUJI等10多種通訊協議；

★?電氣隔離0-20mA或4-20mA電流環輸出，可選環路供電方式（兩線制）；

★?可選HART協議；

★?符合CJ128國家熱表標準的熱量測量功能；

★?8-36VDC,8-30VAC,220VAC供電方式可選；

★?具有手動累積器及批量控制器等功能；

★?年月日累積記錄功能，可記錄前512天（每天）、前128個月（每月）的累積流量及累積熱量等數據；

★?記錄并查閱前32次上斷電時間及其它數據；

★?間隔可設定范圍為1秒到24小時一次的自動數據記錄或輸出功能，有多大22項輸出內容；

★?三路精度為0.1%的模擬輸入；

★?使用前請先了解產品的工作電源和型號，防止誤接造成不正常工作或損壞。

性能參數

項目		性能、參數
測量主機（一次表）	準確度	1.0%
	重復性	0.2%
	最大流速	64m/s
	測量周期	200mS（每秒5次，每個周期采集128組數據）
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
	輸出	電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。報警信號：雙路OCT輸出，可選近20種源信號。數據接口：隔離RS485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議
	其它功能	自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；工作參數可固化到機內的FLASH存儲器中，上電時自動調出；用戶能夠通過E-mail傳送來的代碼文件實現軟件升級故障自診斷功能。故障時間計時器。
	工作電流	50mA（不連接鍵盤顯示和蜂鳴器不響的條件下）
	備用電流	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃~70℃（大于此溫度范圍要求請與廠家聯系）
	工作時間	連續
	版本號	WLV12	WLV13	WLV14	WLV15
	電源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸（mm）	Φ84	116×62	92×36	150×95
傳感器	外縛式	標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器
	插入式	測量管道材質不限（不停產安裝）適用于管徑DN80以上。
	管段式	π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。
	防護等級	IP68（可浸水工作）
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm~6000mm（π型管段式內徑可小至2毫米）
	直管段長度	上游≧10D，下游≧5D，距泵出口處≧30D。
可測管道	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁度	≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。
	溫度	-40℃~160℃
	流向	可對正反向流量分別計量，并可計量凈流量。

工作原理：

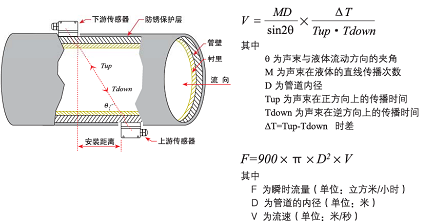

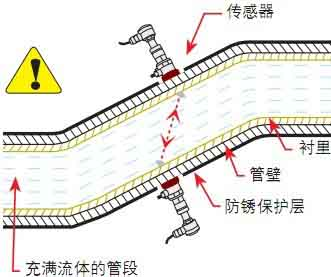

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：

手持式超聲波流量計外形及機構圖

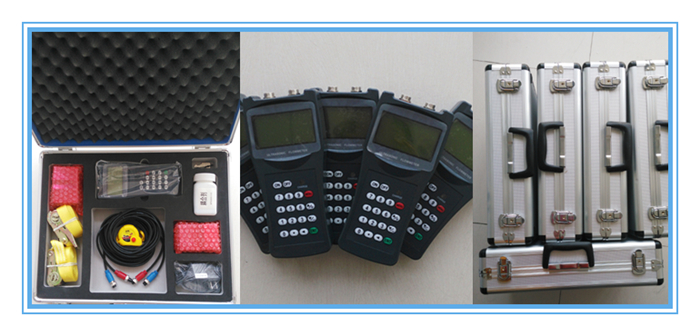

實物圖：

主機頂部圖：

主機底部圖：

傳感器規格與使用：

傳感器規格

傳感器	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑	DN15-DN100	DN50-DN700	DN300-DN6000	DN15-DN100	DN50-DN700
液體溫度	0℃～70℃			0℃～160℃
