回零型金屬浮子流量計

型號：	DQH
品牌：	多欽儀表
所屬分類：	回零型金屬浮子流量計
所在地：	上海
更新日期：	2017.05.18 12:21:17

分享到： 4

DN10-150；帶回零功能；法蘭、螺紋或卡箍連接；DC24V供電；垂直安裝、水平安裝等。

回零型金屬浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

回零型金屬浮子流量計常用型號：DQH-50FA-R40-1.6E-M6
型號注解：金屬浮子流量計，智能型，帶回零開關，液晶顯示瞬時流量和累計流量，DC24V供電，輸出4-20mA,測量介質為水，DN50，表體材質為304不銹鋼，下進上出型，溫度低于100度，額定壓力1.6mpA,，法蘭型，自配安裝法蘭等緊固件。?

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

? 智能型金屬浮子流量計

選型樣本下載：http://www.forijxh.cn/xiazai/detail/65

說明書下載：http://www.forijxh.cn/xiazai/detail/120

回零型金屬浮子流量計選型需要提供參數：

1、管道的口徑

2、被測量工藝介質的名稱、性質、密度、粘度

3、被測量介質的工作溫度

4、被測量介質的工作壓力(壓力的大小決定浮子的質量)

5、被測量介質的流量

6、現場工礦狀況

技術參數：

?▲　流量計口徑：DN15，DN25，DN50，DN80，DN100，DN150（其它口徑請與制造商協商）?

? ▲　流量范圍：液體：1.0～150000l/h ；氣體：0.05～3000m3 /h ?　?

? ▲　量程比： 10 ∶1，20∶1（特殊）?

? ▲　精 ? ?度：1.5級，1.0級（特殊）?

? ?▲　壓力等級： DN15、DN25、DN50：4.0MPa（最大 20MPa）?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?DN80、DN100、DN150：1.6MPa?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（最大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）?

? ?▲　介質溫度：標準：-30℃～+120℃，高溫：120℃～350℃；四氟襯里不得高于80℃?

? ?▲　供電電源：24VDC（12～36VDC）、鋰電池供電、220VAC?

? ?▲　輸出信號：二線制：4～20mADC、4～ 20mADC+HART 協議；可選繼電器報警，觸點熔量0.1A、24VDC?

? ?▲　輸出負載： 500Ω（24V供電時）?

? ?▲　環境溫度：就地型：-40℃～120℃ ? ?遠傳型：-30℃～60℃?

? ?▲　存儲條件：溫度：-40℃～85℃ ? ? ?濕度：≤85%?

? ?▲　連接方式：標準型：法蘭標準GB/T9119-2000，用戶可指定；食品型：卡箍連接方式；特殊型：按照用戶要求設計?

? ?▲　電纜接口： M20×1.5，1/2NPT?

? ?▲　外殼防護 ： IP65?

? ?▲　防爆標志：本安型：ExiaIICT6，隔爆型：ExdIICT6?

? ?▲　壓力損失：詳見流量表?

? ?▲　介質粘度：DN15：η＜5mPa.s ； DN25：η＜250mPa.s ； DN50～DN150：η＜300mPa.s?

? ?▲　測量管及： R1：304，1Cr18Ni9Ti； ? ? Ro：316，0Cr18Ni12Mo2Ti；?

? ?▲ ?浮子材質 ： RL：316L，00Cr17Ni14Mo2Ti； H：哈氏合金b、哈氏合金c；?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Ti：鈦合金 ? ? ? ? ? ? ? ? ?Rp：聚四氟乙烯內襯。?

? ?▲ ?衛生型：表面光潔度＜0.8Ra?

?原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指示器中的指針轉動。

安裝尺寸：

流量范圍對照表：

使用與維修

★?安裝流量計之前一定要將管道內的焊?渣、雜物清理干凈。

★??流量計必須垂直于地面安裝其傾斜度不得超過2°。否則會影響測量準確度。

★?為了確保流量計的測量準確性，應在流量計的進口端增加不少于10DN的直管段，出口端不少于5DN的直管段，測量時調節控制閥必須安裝在流量計的下游。

★??若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來消除或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計最好使用阻尼型的。

★?若被測介質較臟或含有導磁顆粒時，應在流量計的上游安裝過濾器或磁過濾器。

★??流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

★?為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示的旁路管道。

??當流量計用于氣體測量時，應保證?管道內的工作壓力不少于5倍流量計?的壓力損失，使流量計能夠穩定正常動作。（圖6 安裝圖）

★??對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖示正確接線。對于報警型的旋松限位開關處的螺絲，用戶根據需要設定限位報警位置，并旋緊螺絲，復原后使用。

★??按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。

★?若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，必須緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的現象。

★?用戶使用時，若被測流體的密度與水不同時，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見附錄。

特別注意：

★?必須保證儀表的清潔，特別是儀表中孔板、椎管的表面和浮子必須保持清潔，因而儀表使用一段時間后應取下清洗。

★?指示器的兩蓋必須密封，防止灰塵進入，影響正常工作。

★?若儀表運轉不穩，指針跳動的主要原因除流量本身脈沖外，還要考慮介質有兩相流的可能性(即液相和氣相同時存在)，只要采取措施消除兩相流的存在，即可保證儀表穩定運轉。

指針卡死處理方法

一:指針卡死

金屬管浮子流量計首次使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在金屬管浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。

二、指針抖動:

★?金屬管浮子流量計輕微指針抖動:一般由于介質波動引起。可采用增加阻尼的方式來克服。

★?中度指針抖動:一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大浮子流量計氣阻尼。

★?劇烈指針抖動:主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與金屬管浮子流量計實際的狀態不符，有較大差異造成浮子流量計過量程。

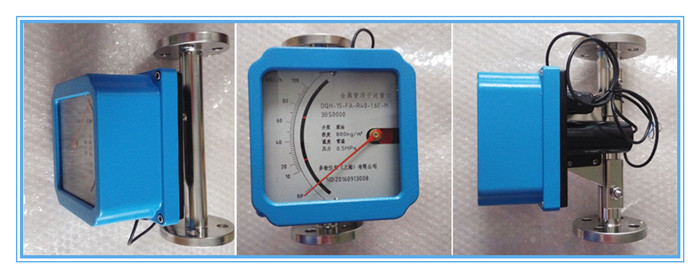

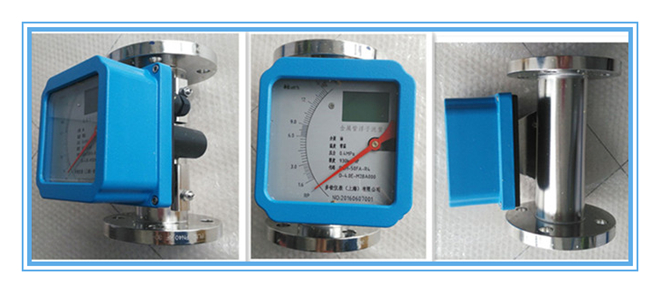

同系列樣品展示：
